高考物理一轮复习 电场中的功能关系与图像问题



一、单选题 (共 4 题 ),每题只有一个选项正确

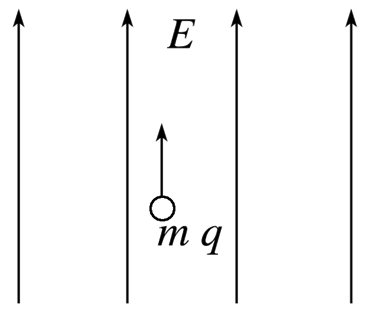

1. 如图所示,在电场强度大小为 E 、方向坚直向上的匀强电场中,一质量为 m 、带电荷量为 +q 的物体,以某一初速度沿电场方向做匀减速直线运动,不计空气阻力,其加速度大小为 0.6qEm ,物体运动距离 s 时速度变为零。则在此过程中

A. 物体克服静电力做功 0.6qES B. 物体的电势能增加了 qEs C. 物体的重力势能增加了 qEs D. 物体的动能减少了 0.6qEs

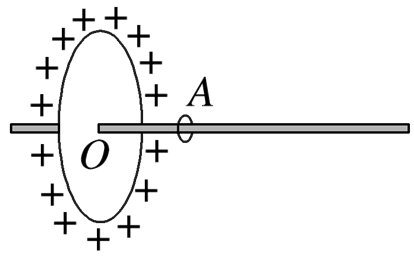

2. 如图所示,有一竖直固定放置的绝缘圆环,圆环上均匀分布着正电荷,一固定绝缘光滑细杆过圆心且沿垂直圆环平面方向穿过圆环,细杆上套有一个带正电的小环,小环从A点由静止释放,沿细杆运动.下列说法一定正确的是
A. 小环所受静电力逐渐变小 B. 小环的加速度先向右后向左 C. 小环的电势能逐渐增加 D. 小环的动能逐渐增加

3. 带电球体的半径为R,以球心为原点O建立坐标轴x,轴上各点电势φ随x变化如图所示,下列说法正确的是

A. 球体带正电荷 B. 球心处电场强度最大 C. A、B两点电场强度相同 D. 一带负电的试探电荷在B点的电势能比在C点的电势能大

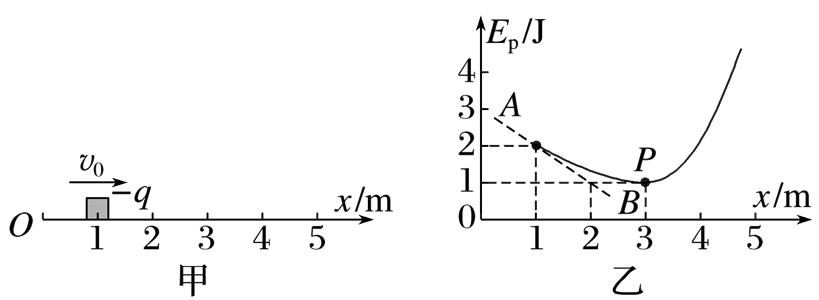

4. 如图甲所示,光滑绝缘水平面上有一带负电荷的小滑块,在x=1 m处以初速度v0= m/s沿x轴正方向运动.小滑块的质量为m=2 kg、带电荷量为q=-0.1 C,可视为质点.整个区域存在沿水平方向的电场,图乙是滑块电势能Ep随位置x变化的部分图像,P点是图线的最低点,虚线AB是图像在x=1 m处的切线,并且AB经过(0,3)和(3,0)两点,g=10 m/s2.下列说法正确的是

A. x=1 m处的电场强度大小为20 V/m B. 滑块向右运动过程中,加速度先增大后减小 C. 滑块运动至x=3 m处时,速度大小为2 m/s D. 若滑块恰好到达x=5 m处,则该处的电势50V

二、多选题 (共 7 题 ),每题有多个选项正确
5. 如图甲所示,a、b是点电荷的电场中同一条电场线上的两点,一个带电粒子在a点由静止释放,仅在静电力作用下从a点向b点运动,粒子的动能与位移之间的关系如图乙所示,则下列说法中正确的是

A. 带电粒子与场源电荷带异种电荷 B. a点电势比b点电势高 C. a点电场强度比b点电场强度大 D. 带电粒子在a点的电势能比在b点的电势能大

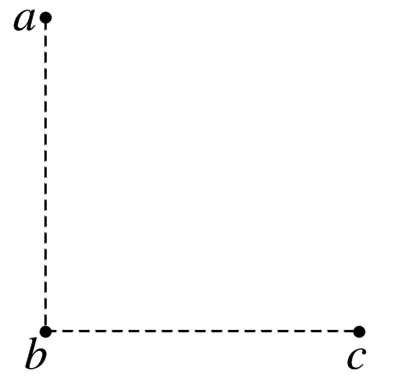

6. 如图,竖直平面内有 abc 三个点,b 点在 a 点正下方, bc 连线水平.第一次,将一质量为 m 的小球从 a 点以初动能 Ek0水平抛出,经过 c 点时,小球的动能为 5Ek0 ;第二次,使此小球带正电,电荷量为 q ,同时加一方向平行于 abc 所在平面、电场强度大小为 2mgq 的匀强电场,仍从 a 点以初动能 Ek0 沿某一方向抛出小球,小球经过 c 点时的动能为 13Ek0 .下列说法正确的是(不计空气阻力,重力加速度大小为 g

A. ab 两点间的距离为 5Ek0mg B. ab 两点间的距离为 4Ek0mg C. ac 两点间的电势差为 8Ek0q D. ac 两点间的电势差为 12Ek0q

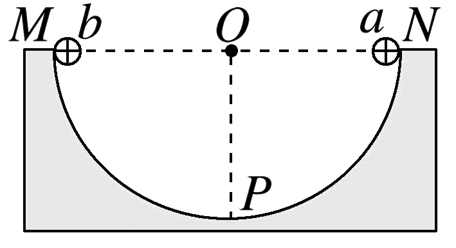

7. 如图所示,半圆槽光滑、绝缘、固定,圆心是O,最低点是P,直径MN水平.a、b是两个完全相同的带正电小球(视为点电荷),b固定在M点,a从N点由静止释放,沿半圆槽运动经过P点到达某点Q(图中未画出)时速度为零.则小球a

A. 从N到Q的过程中,重力与库仑力的合力先增大后减小 B. 从N到P的过程中,速率先增大后减小 C. 从N到Q的过程中,电势能一直增加 D. 从P到Q的过程中,动能减少量小于电势能增加量

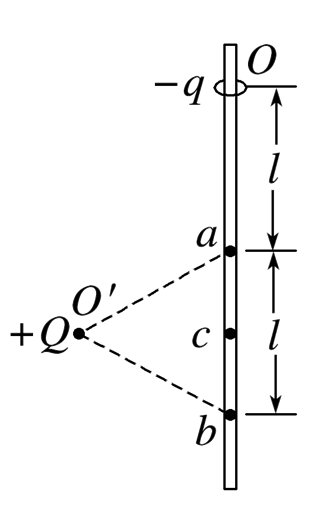

8. 如图所示,坚直固定的光滑绝缘细杆上 O 点套有一个电荷量为 q(q>0)的小环,在杆的左侧 O 处固定一个电荷量为 +Q(Q>0) 的点电荷,杆上 ab 两点与 O 点正好构成等边三角形,cab 的中点.使小环从 O 点无初速度释放,小环通过 a 点时的速率为 v 。若已知 ab=Oa=l ,静电力常量为 k ,重力加速度为 g .则

A.a 点,小环所受弹力大小为 kQql2 B.c 点,小环的动能最大 C.c 点,小环的电势能最大 D.b 点,小环的速率为 v2+2gl

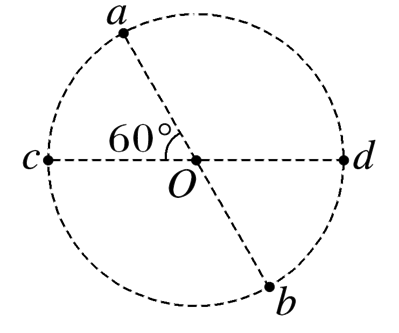

9. 如图,圆心为O的圆处于匀强电场中,电场方向与圆平面平行,ab和cd为该圆直径.将电荷量为q(q>0)的粒子从a点移动到b点,电场力做功为2W(W>0);若将该粒子从c点移动到d点,电场力做功为W.下列说法正确的是
A. 该匀强电场的场强方向与ab平行 B. 将该粒子从d点移动到b点,电场力做功为0.5W C. a点电势低于c点电势 D. 若只受电场力,从d点射入圆形电场区域的所有带电粒子都做曲线运动

10. 在x轴上分别固定两个点电荷Q1、Q2,Q2位于坐标原点O处,两点电荷形成的静电场中,x轴上的电势φ随x变化的图像如图所示,下列说法正确的是


A. x3处电势φ最高,电场强度最大 B. Q1带正电,Q2带负电 C. Q1的电荷量小于Q2的电荷量 D. 电子从x1处沿x轴移动到x2处,电势能增加

11. 空间中有水平方向上的匀强电场,一质量为m、带电荷量为q的微粒在某平面内运动,其电势能和重力势能随时间的变化如图所示,则该微粒

A. 一定带正电 B. 0~3 s内静电力做的功为-9 J C. 运动过程中动能不变 D. 0~3 s内除静电力和重力外所受其他力对微粒做的功为12 J

三、解答题 (共 1 题 ),解答过程应写出必要的文字说明、证明过程或演算步骤

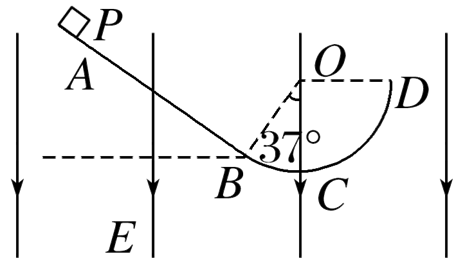

12. 如图所示,放置在竖直平面内的粗糙直线轨道AB与光滑圆弧轨道BCD相切于B点,C为最低点,圆心角∠BOC=37°,线段OC垂直于OD,圆弧轨道半径为R,直线轨道AB长为L=5R,整个轨道处于匀强电场中,电场强度方向平行于轨道所在的平面且垂直于直线OD,现有一个质量为m、带电荷量为+q的小物块P从A点无初速度释放,小物块 PAB 之间的动摩擦因数 μ=0.25 ,电场强度大小 E=mgq,sin37=0.6,cos37 =0.8 ,重力加速度为 g ,忽略空气阻力.求:


(1)小物块第一次通过C点时对轨道的压力大小;
(2)小物块第一次从D点飞出后上升的最大高度;
(3)小物块在直线轨道AB上运动的总路程.
